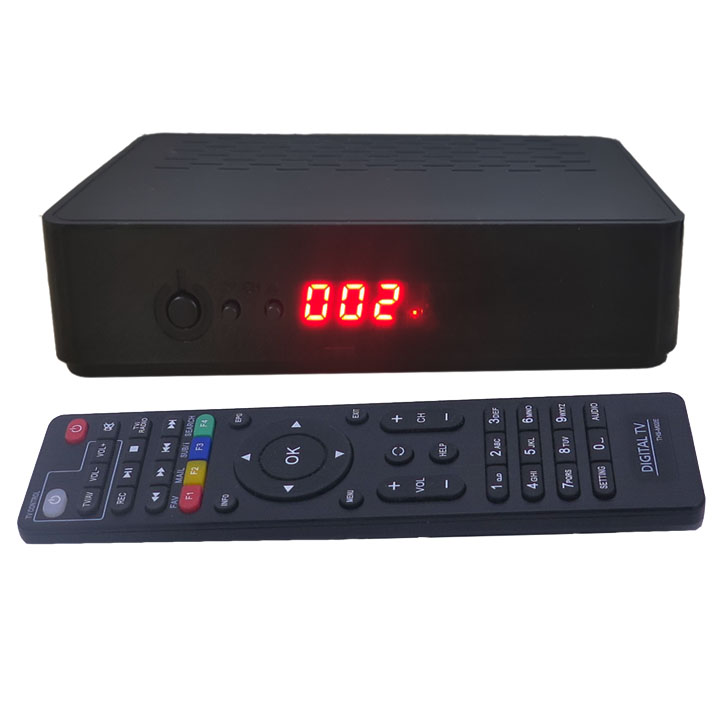

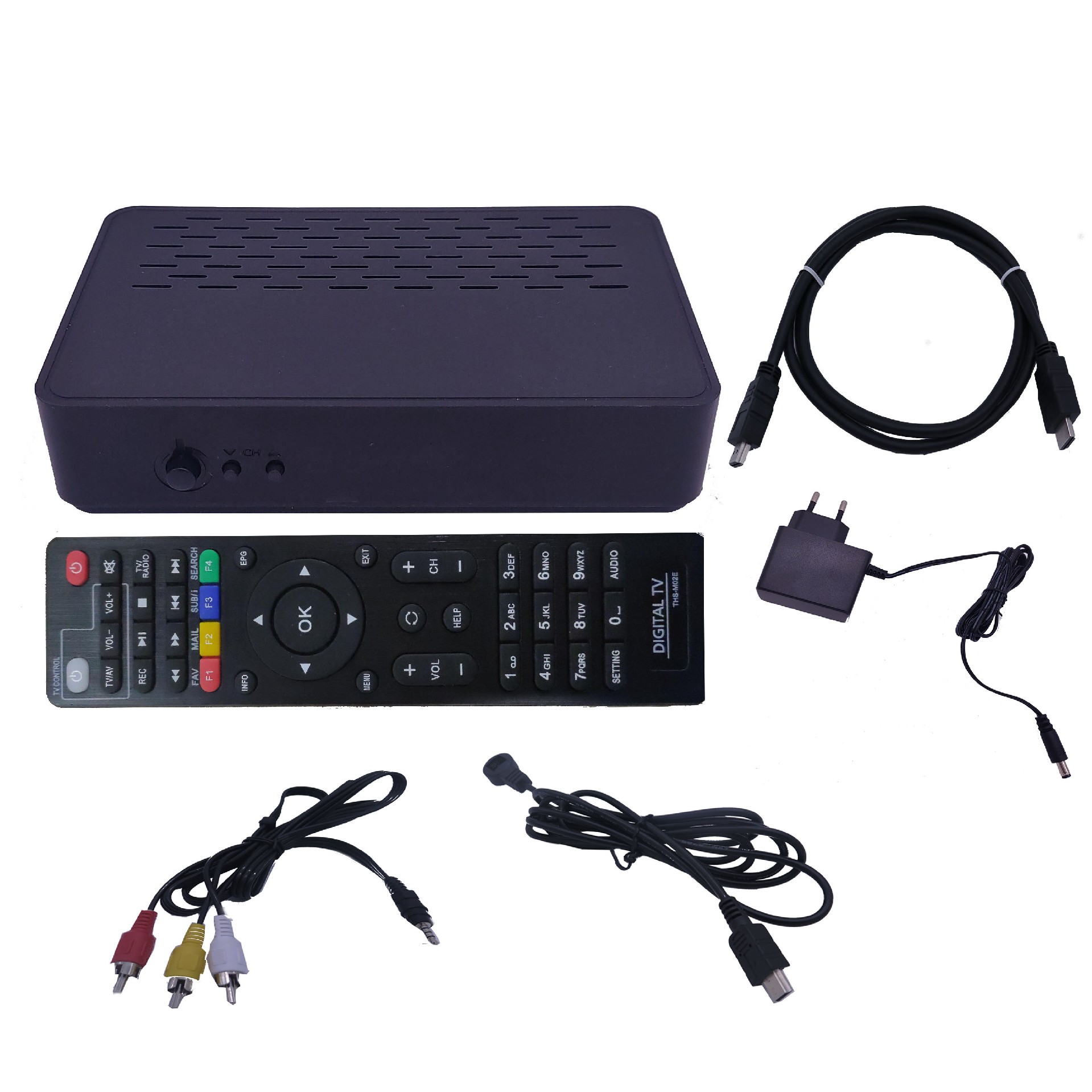

DVB-C高清有线数字机顶盒(X6塑料黑盒)
型号:THS-9100X
● 支持国内主流CA:永新视博、数码视讯、德芯&德芯COB、全智&全智COB、金网通、万发、算通、联广视讯ABV、三洲讯驰等,同时支持双CA功能。
● 支持国内无卡高安主流CA:联广视讯ABV、天柏云视、数字太和、金网通
● 双电源供电模式、电源采用防雷电与宽电压技术设计
● 支持广告功能:开机(含视频)、换台、字幕、挂角等广告
● 支持在线升级:OTA升级
● 学习型功能遥控器,遥控距离可达20米,不锈钢防水设计,防摔耐用
● 可根据客户要求定制个性产品
在线咨询
产品详情 技术参数 资料下载

 1、我公司的THS-9100X数字电视机顶盒设计采用完全符合DVB-C标准,机顶盒具有国家3C认证,ISO9001质量体系认证,国家能效认证。符合国家广播电影电视总局发布的《关于我国现阶段有线电视综合业务用户终端体制的意见》及《数字 IRD 暂行技术规范》的相关建议要求。

2、机顶盒通过了中国强制性产品认证即3C(China Compulsory Certification)认证及国家能效标示认证。

3、同辉电子机顶盒产品从设计、电子元器件采购、主板贴片加工到整机装配、老化、软件升级等生产全过程都进行了严格的质量控制,出厂前经严格测试和检查,确保产品指标符合要求,产品能长期稳定、可靠的运行。

4、产品受电电源电路采用宽电压防雷电设计,产品稳定性大大提高,用户配置电源及维修也更方便。

5、产品遥控器采用不锈钢锅仔片设计,防水防摔,手感好,使用寿命长。

6、产品具有多款外观设计供用户选择,有铁盒、塑料盒,内置与外置电源设计等多种款式产品。


1、硬件平台技术参数

1

CPU处理器

双 CPU 架构(MIPS 24KE) 处理器

2

主芯片

M88CC6000-T (澜起)内嵌512Mbits/1Gbits DDR

3

高频头调谐芯片

M88TC6800

4

FLASH 存储器

8MB(64Mbytes)

5

SDRAM

1024Mbits DDR2(即1Gb内存)

6

射频输入接口

英制F型

7

视频输出接口

1路CVBS复合信号, RCA接口

8

音频输出接口

1组左、右声道(立体声), RCA接口,600欧姆不平衡

9

HDMI高清接口

1路,支持HDMI 1.4

10

USB接口

1路USB 2.0接口

11

电源供电

电源适配器供电:5V/2A或12V/1A,(也可220V/AC)

12

显示面板

3位LED数码管,1电源指示灯,1信号锁定灯,2按键


2、主要技术指标

1)、射频输入

项目

参    数

射频输入频率

47-870MHz

输入电阻

75欧姆

最小输入电平

UHF  ≤25dBuV (模式7)

VHF  ≤24dBuV (模式7)

最大输入电平

≥82dBuV

物理频道带宽

8MHz

高斯C/N门限

15.2dB (模式7)

莱斯C/N门限

16.1dB (模式7)

瑞利C/N门限

20.1dB (模式7)

回波延时30uS

23 dB (模式7)

频率捕捉范围

±150kHz

输入反射损耗

≥8dB(在射频调谐器当前调谐频道进行测试)

解调方式

自适应16,32,64,256  QAM(基本要求)

符号率

3.6-6.952Mbaud(64QAM)

2)、视频输出

项目

参    数

视频输出幅度

683.4 mVp-p

视频同步幅度

288.1 mVp-p

  视频幅频特性

-0.16 dB  (≤4.8MHZ以内)

-0.34dB (4.8~5MHZ)

-1.08 dB (≥5.5MHz)

视频信噪比(加权)

66.3dB

微分增益

2.1% p-p

微分相位

1.7度p-p

亮度 非线性

2.2%

色度/亮度增益差

0.1%

色度/亮度时延差

5.8ns

K系数

1.9%

3)、音频输出

项目

参    数

音频输出电平

-0.8 dB

音频失真度

0.13 %

音频幅频特性

0.27dB

音频信噪比(无权重)

76dB

音频左右声道串扰

-77.5dB

音频左右声道相位差

0.21度

音频左右声道电平差

0.1dB

4)、信号解码要求

信道编码

RS编码

RS ( 204,188 )

卷积交织深度

I = 12

升余弦平方根滤波滚降系数

0.15

视频解码器

完全兼容DVB,支持:MPEG-2 MP@ML/HL

H.264 BP (with no ASO/FMO), MP& HP@ L3/L4.1

AVS Jizhun profile @ L6.0/ L4.0

AVS Broadcast profile @ L6.0/ L4.0

MPEG-4 SP Profile, Advanced Simple Profile

@ Level 5 without GMC/Data Partitioning/Reversible VLC

VC1 SP@ML, MP@HL, AP@L0~3

H.263 baseline profile

JPEG decoder engine

音频解码器

支持MPEG-1/2 Layer I/II/III

Dolby AC3/AC3+ (optional1)

DRA 2 CH/5.1 CH (optional1)

支持单声道、双声道和立体声,混音等

解复用器
16 个硬件PID 过滤器(至少)

解扰器

支持DVB 通用解扰算法。

分辨率、显示比

支持1080P,1080I,支持4:3和16:9


1)已集成了国内多家主流CA,目前有:永新视博、数码视讯、德芯&德芯COB、全智&全智COB、万发、算通、联广视讯ABV、三洲讯驰等。

2)机顶盒的loader能够满足相关标准且运行稳定,对包括CA在内的软件进行更换和升级,可以串口升级或在线升级。

3)支持自动和手动的全频段搜索、支持单频点搜索,自动全频段一键搜索,搜索无需设置参数,也可以通过节目跟随表开机秒搜台,全由机房控制节目变动用户无需操作,用户可以按自己的喜好进行节目的编辑。

4)支持屏显通知和邮件功能;支持父母锁分级控制和节目定功能,具有分区功能,字幕广播功能。

5)遥控器支持学习功能,遥控直线距离可达20米,可以通过机顶盒遥控器控制电视机电源。

6)支持数字视频广播的各项基本业务与字幕广播应用功能,如数字视频、音频广播、电子节目指南EPG。
